BMW G30 520D 2열 송풍구 날개 DIY

이차는 4존 에어컨 옵션 모델인데, (B필러 에어컨은 없다 아쉽게도)



센터 콘솔을 통해 2열에 에어컨 바람이 나온다



근데 언젠가 한번 2열에 탔을때 보니까 2열 에어컨 송풍구 날개 풍향 상하 조절이 안되더라



자세히 보니까 날개가 부러진건 아니고,



날개가 연결되어 같이 움직이게 하는 부분이 빠져서 따로 움직이더라



상하 조절 날개를 서로 연결시켜주는 스테인레스로 재질로 된 부품이 송품구 안쪽에 있는걸 보고



다시 끼워주기만 하면 되겠다고 생각하여 분해를 해봤다



결과적으로 송풍구를 살려내는데는 실패하였지만,



2열 송풍구 분해 방법을 기록하고자 글을 남겨놓는다

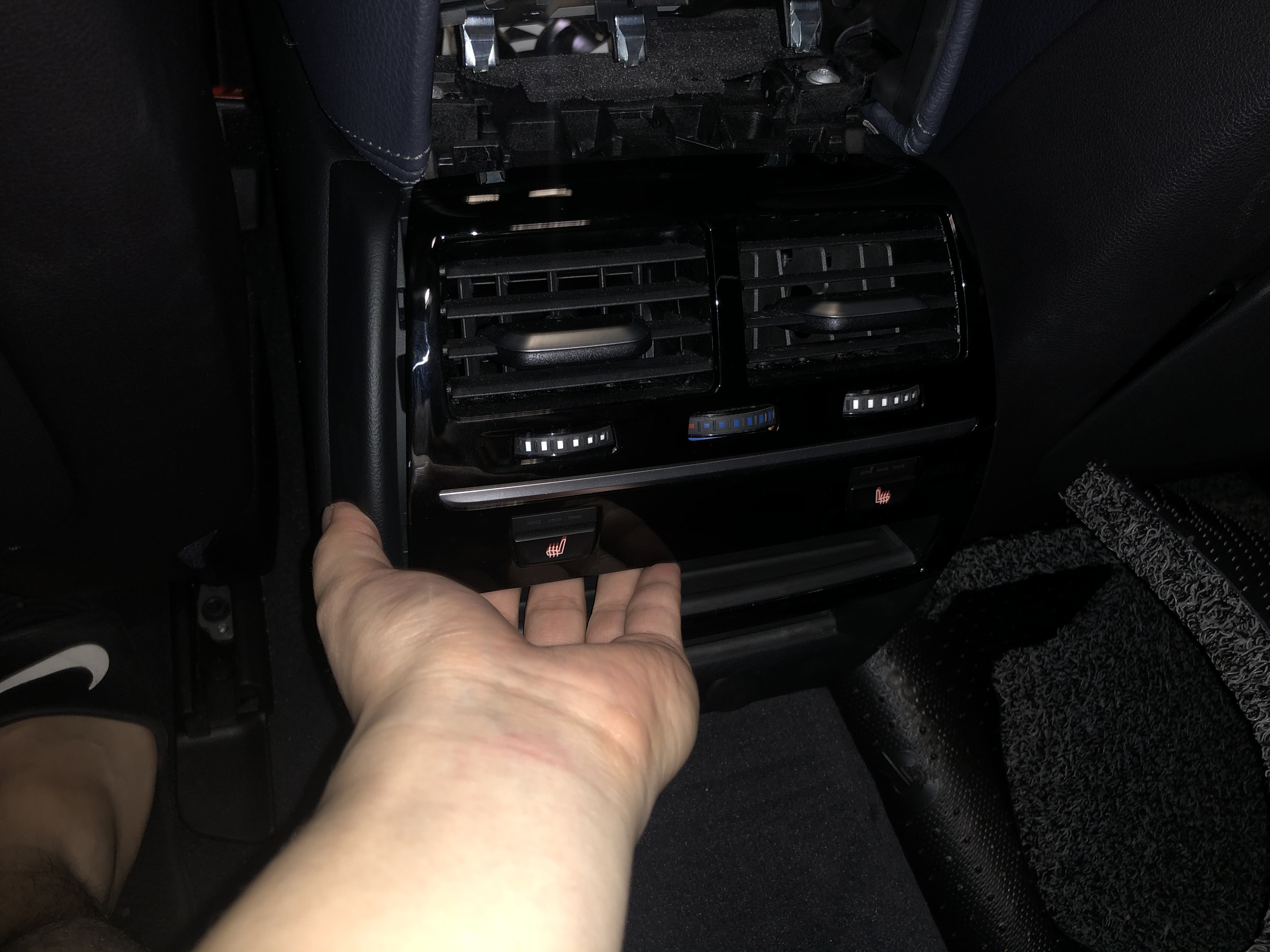

오늘 뜯을 놈이다 차 옵션마다 조금씩 다른데,



온도조절 스위치, 열선 스위치, 그리고 최하단 시거잭 갯수를 잘 봐둔다



뜯은 후 잭분리 할 때를 위해 파악해 두는게 좋다







먼저 암레스트 두겅을 열어주고,



송풍구 패널 위쪽에 플라스틱 마감재가 하나 있는데 사진처럼 헤라를 집어넣어서 탈거해준다



핀 3개로 고정되어있는데 정가운데 쑥집어넣으면 쉽게 탈거된다







그리고 나서 송풍구 패널을 잘 봐보자



아까 위에서 본 시거잭을 포함한 부분을 전체다 분리 할 수도 있고,



하이그로시로 된 부분만 분리할 수도 있다



교체작업의 경우, 대품이 보통 시거잭 부분을 포함한 부분으로 되어 있을텐데,



시트 색상이 동일하다면 통교환해도 되겠지만, 시트색이 다르면 하이그로시 부분만 교체하면 된다



분해 해보니까, 작업또한 하이그로시 패널부분만 분리하는게 훨씬 쉽다



사진처럼 하이그로시 부분 젤 밑에 양손끝을 넣어서 당겨주면 아래쪽이 분리된다







그런다음 열선 스위치 바로아래 수납함에 양손을 넣고 당겨주면 뒤쪽 까지 분리되면서 하이그로시 패널부가 탈거된다







분리가 된 상태에서, 내 차와 동일한 옵션 기준으로, 잭 세개를 분리해 주어야 한다



양송풍구 사이에 있는 온도조절 스위치 잭,



그리고 열선스위치와 연결된 잭 두개를 분리해주면 된다

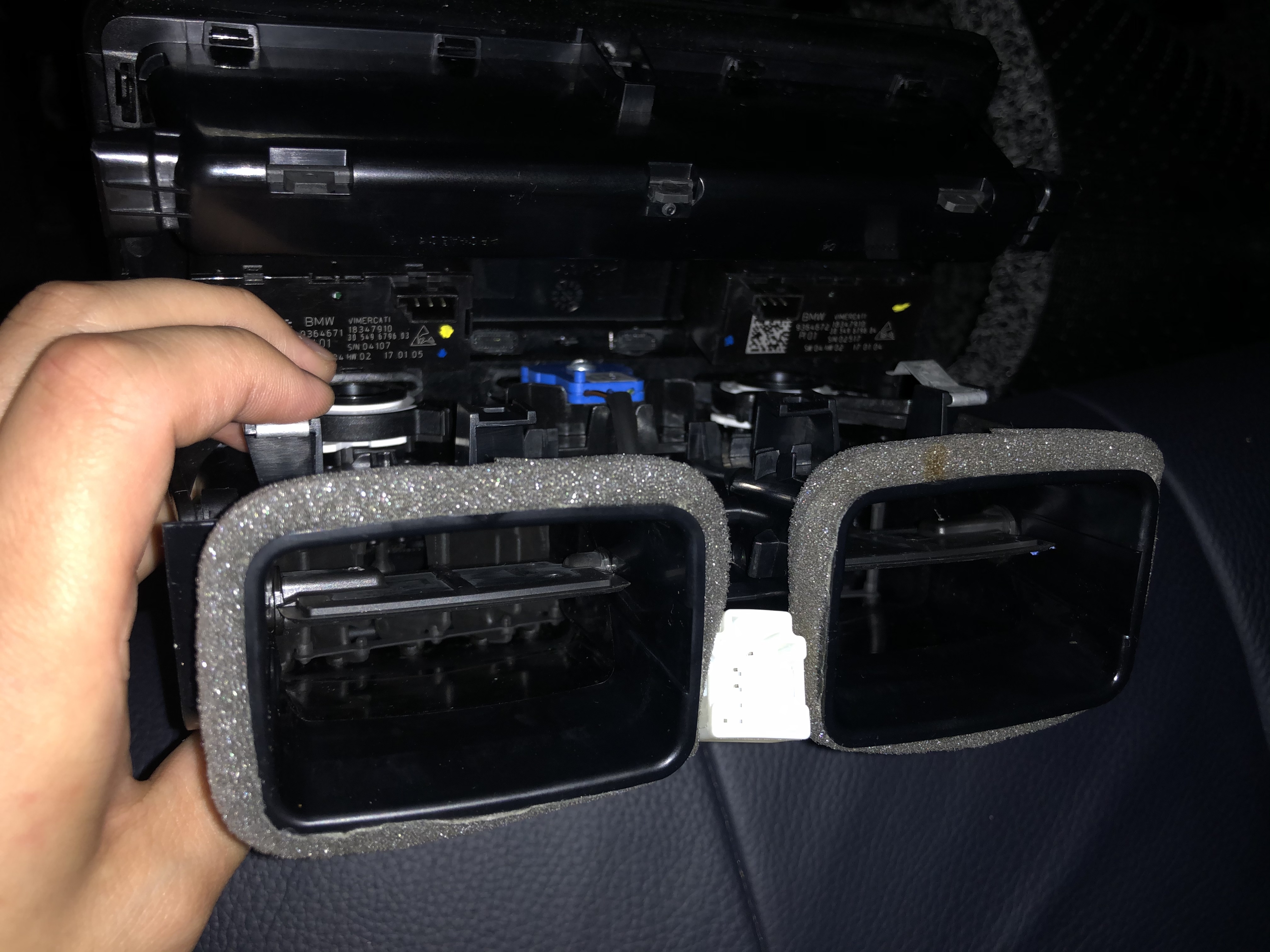

위 사진은 하이그로시 패널 뒷면사진이다 참고해서 잭세개 분리하면 패널이 완전 분리된다







분리하고 나서 센터콘솔 사진이다



검정색 잭 두개가 열선 스위치 잭, 하얀색 잭이 온도조절 스위치 잭이다



분리하고 나서 보니 송풍구 쪽으로 말라붙은 커피가 흐른 흔적으로 보아



커피를 송풍구에 흘리고 안쪽을 닦으려다가 송풍구 날개를 부셔먹은듯 하다



분리한 후 살펴보니 연결쇠를 고정하는 날개의 플라스틱 고정부가 파손되어 살리기 어렵겠다고 판단했다



나중에 중고 대품을 구할 수 있게 되거나, 알리에 저렴하게 날개 부품이 판매가 되면 다시 분해해서 교체해 주기로 하고 다시 조립했다







아래는 시거잭 부분을 포함한 패널 분해 방법이다







요상태에서 양손끝으로 양쪽 맨 아래쪽 모서리를 잡아서 당겨주면 된다



핀은 총 6개다 맨아래 양쪽 두개, 열선스위치정도 위치 양쪽 두개 최상단 두개



핀위치를 생각해서 양손으로 잡고 당기면 빠진다



그 후엔 시거잭 커넥터를 분리해주면 된다







요사진이 오른쪽 시거잭 커넥터.



중간핀과 아래 최하단 핀이 보인다. 참고







요사진이 좌측이다



시거잭이 양쪽에 총 두개니까 왼쪽에서 하나 분리하고, 오른쪽에서 하나 분리해 주면 된다



이 사진에서는 최상단 핀과, 중간핀이 보인다 위치 참고해서 당겨주면 된다







해외 사이트에서 영문 검색시에는,



Air duct

Air vent

Rear air duct

Rear center console

과 같은 키워드로 검색하면 된다
